Современные транспортные средства оснащены сложными электронными системами, которые позволяют автомобилю эффективно работать и взаимодействовать с различными устройствами. Одним из ключевых элементов таких систем является сеть, которая обеспечивает передачу данных между различными компонентами. Проблемы с этой сетью могут привести к сбоям в работе важных узлов, включая тормоза, двигатель и системы безопасности.
Когда возникают неполадки в связи между электронными модулями, важно точно выявить место повреждения. Одним из самых распространенных видов неисправностей является нарушение целостности сигнальных проводников, что может привести к потере связи между элементами системы. Устранение таких дефектов требует внимательности и знания определённых методов диагностики.
Рассмотрим способы определения места повреждения и устранения проблемы с соединением, используя различные инструменты и подходы. Процесс диагностики включает несколько этапов, каждый из которых важен для точного и быстрого обнаружения неисправности.
Причины обрыва шины CAN на автомобиле
Механические повреждения являются одной из самых частых причин проблем с проводами. Это может происходить из-за воздействия вибраций, трений или неправильной установки проводки. Особенно подвержены повреждениям участки, где проводники проходят через механические элементы или подвергаются постоянному напряжению.
Воздействие влаги также может стать причиной нарушения целостности соединений. Влага, проникающая в разъемы или кабели, вызывает коррозию, что со временем ведет к ухудшению контакта. Это особенно актуально для автомобилей, эксплуатируемых в условиях высокой влажности или экстремальных температур.
Кроме того, старение материалов со временем ослабляет проводку и разъемы, что может вызвать их обрыв. Особенно это касается старых моделей, где износ элементов был неизбежен. В таких случаях нередко выявляются скрытые дефекты, которые не видны на первый взгляд, но становятся заметными после продолжительной эксплуатации.
Наконец, неправильная установка или ремонт сети также может привести к проблемам с соединениями. Если проводка была заменена не по стандартам или соединения выполнены ненадлежащим образом, то вероятность повреждения значительно возрастает.

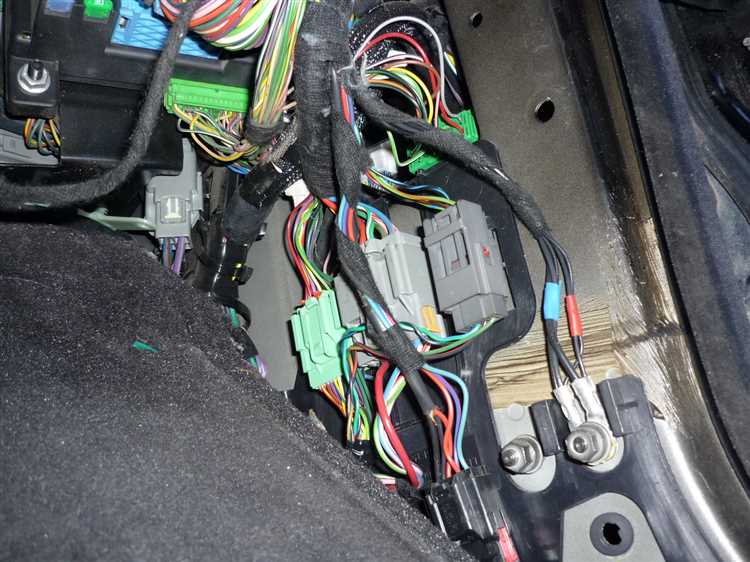

Как диагностировать проблемы с шином CAN?
Диагностика неисправностей в системе передачи данных между различными модулями автомобиля требует тщательного подхода и использования специальных инструментов. Правильное выявление дефектов может существенно сократить время на ремонт и предотвратить дополнительные повреждения других компонентов.
Для начала необходимо проверить состояние соединений. Если присутствуют признаки окисления, коррозии или ослабления контактов, это может быть причиной нарушения работы системы. Особенно важно осмотреть разъемы и соединения проводников в местах их подключения к различным модулям автомобиля.
Использование диагностического оборудования является неотъемлемой частью процесса. Современные сканеры, подключаемые к бортовой системе, позволяют быстро определить ошибки и неисправности в сети. Важно обратить внимание на коды ошибок, которые могут указать на нарушение связи между ключевыми узлами.
Не менее важным шагом является проверка целостности проводки. В некоторых случаях повреждения могут быть скрытыми, особенно если поврежден изоляционный слой. Для этого могут потребоваться дополнительные меры, такие как тестирование проводников с помощью мультиметра или использование осциллографа для анализа сигналов.
Также стоит обратить внимание на состояние напряжения и тока в системе. Нестабильные или слишком низкие показатели могут свидетельствовать о проблемах с проводкой или элементами питания, что также влияет на работу сети передачи данных.
Основные признаки неисправности CAN-системы
Проблемы с сетевой системой автомобиля могут проявляться по-разному в зависимости от характера повреждения. Важно своевременно выявить неисправность, так как это может повлиять на работу критически важных компонентов, таких как тормоза, двигатель и системы безопасности. Вот несколько основных признаков, которые могут указывать на сбой в системе передачи данных между модулями.
- Отсутствие связи между модулями – если различные компоненты автомобиля не могут обмениваться данными, это явный признак сбоя в системе. Например, не работают датчики или модули, ответственные за управление двигателем или системой ABS.
- Ошибки на панели приборов – наличие различных кодов ошибок, которые появляются на экране бортового компьютера, может указывать на нарушение работы сети. Часто это сопровождается сообщениями о неисправности системы или ограничении функционала некоторых систем.
- Неправильная работа функций автомобиля – если системы, такие как круиз-контроль, системы помощи водителю или камеры, начинают работать с задержками или неправильно реагировать на команды, это также может свидетельствовать о проблемах в сети передачи данных.
- Перегрев или повышенная нагрузка на элементы – если наблюдается перегрев отдельных узлов или нестабильная работа отдельных модулей, это может быть следствием неправильной передачи сигналов по системе.
- Внезапные отключения или сбои – если автомобиль неожиданно теряет связь с определёнными устройствами, такие как электроприводы, системы освещения или климат-контроль, это может свидетельствовать о нестабильной работе сети или повреждениях в проводке.
Отслеживание этих признаков поможет быстрее выявить неисправности и минимизировать возможные последствия для работы всего транспортного средства.

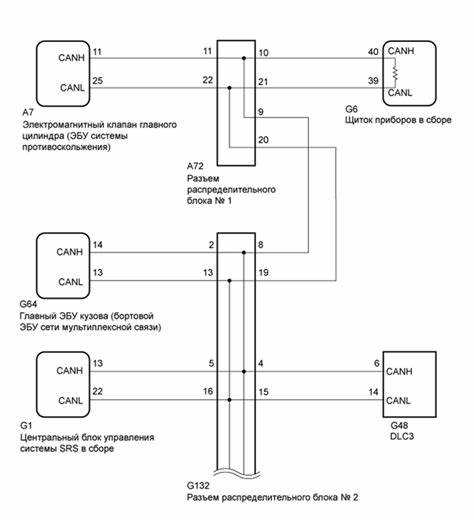

Инструменты для поиска обрыва шины
Для эффективной диагностики неисправностей в проводных системах, обеспечивающих передачу данных между различными модулями, необходимо использовать специализированные инструменты. Они позволяют точно определить повреждения в проводке, выявить проблемы с контактами и исключить возможные дефекты, влияющие на работу сети.
Одним из наиболее востребованных инструментов для диагностики является мультиметр. С его помощью можно измерить сопротивление и проверить целостность проводников. Особенно полезен мультиметр для поиска замкнутых или поврежденных участков, которые могут вызвать сбои в системе.

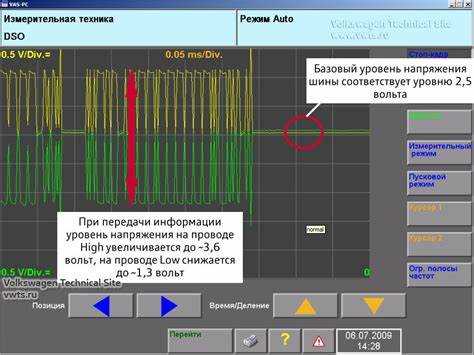

Осциллограф представляет собой еще один важный инструмент для анализа сигналов, передаваемых через систему. С его помощью можно отслеживать изменения в сигналах, что помогает обнаружить нестабильность или нарушение в передаче данных. Осциллограф особенно полезен для проверки скорости и точности обмена информации между модулями.
Диагностический сканер позволяет быстро получить информацию о текущем состоянии системы. Он подключается к бортовому компьютеру и считывает ошибки, связанные с потерей связи между компонентами. Эти данные помогают локализовать проблему и направляют внимание к конкретным участкам сети.
Для более глубокого анализа можно использовать кабель-искатель, который помогает определить повреждения в проводке при отсутствии явных внешних признаков. Он часто используется для поиска скрытых дефектов в сложных системах, когда визуальный осмотр не дает нужного результата.
Как проверить проводку и разъемы
Визуальный осмотр – первый шаг при проверке проводки. Внимательно осмотрите кабели на наличие видимых повреждений, таких как трещины, перетирания или следы перегрева. Проводка, проходящая вблизи горячих элементов или мест с механическим воздействием, часто подвержена износу и повреждениям, что может нарушить работу системы.
Проверка соединений важна не только для обнаружения механических повреждений, но и для оценки качества контактов. Разъемы и соединения должны быть чистыми и герметичными. Окисление, грязь или ослабленные контакты могут стать причиной потери сигнала, поэтому их нужно тщательно очищать и при необходимости подтягивать.
Использование мультиметра помогает измерить сопротивление в проводах и разъемах. При этом важно учитывать номинальные значения для нормальной работы системы. Если измеренные параметры отклоняются от нормы, это указывает на проблемы в проводке или контактах.
Осмотр разъемов на наличие коррозии или повреждений также является важным шагом. Иногда даже незначительная коррозия может ухудшить качество передачи сигналов. Важно проверить каждый разъем на надежность соединения и при необходимости заменить поврежденные элементы.
Ремонт шины CAN: что нужно знать
После того как выявлена проблема в системе передачи данных между модулями, наступает этап её устранения. Восстановление целостности сети требует аккуратности и соблюдения определённых стандартов. Работы по ремонту могут варьироваться в зависимости от типа повреждения и используемой проводки. Важно иметь в виду, что ремонт должен быть выполнен с учётом всех технических требований для сохранения функциональности системы в будущем.
Первым шагом в процессе ремонта является определение точной причины неисправности. Необходимо тщательно проверить все компоненты сети, чтобы исключить другие возможные проблемы, такие как неисправности в разъемах или сбоев в блоках управления. После того как причина повреждения выявлена, можно переходить к восстановлению системы.
Ремонт проводки заключается в замене поврежденных участков кабелей или в восстановлении контактов в разъемах. Для этого нужно использовать качественные материалы, которые обеспечат долгосрочную эксплуатацию. При восстановлении соединений важно соблюдать правильную последовательность и надежно изолировать участки, чтобы избежать короткого замыкания или появления новых повреждений.
Использование специальных соединителей может понадобиться для исправления поврежденных разъемов. Они позволяют надежно зафиксировать проводники и гарантируют качество передачи сигнала. Также важно обеспечить защиту соединений от внешних воздействий, таких как влага или механические нагрузки.
При ремонте системы следует учесть несколько важных аспектов, включая тип изоляции проводников и совместимость материалов. Следует строго придерживаться инструкций производителя и при необходимости использовать профессиональные инструменты, такие как паяльные станции или кримперы, для работы с проводами.
Вопрос-ответ:
Что делать, если не работает одна из систем автомобиля и на дисплее появляются ошибки сети?
Если на экране появляются ошибки, связанные с потерей связи между модулями автомобиля, первым шагом будет диагностика системы. Проверьте, не возникли ли сбои в проводке или разъемах. Для этого используйте мультиметр для измерения сопротивления и проверки целостности проводников. Если ошибки не исчезают, стоит подключить диагностический сканер, который поможет выявить точные причины сбоя, такие как повреждения в проводах или разъемах.
Как определить, что неисправность в сети передачи данных, а не в другом узле автомобиля?
Чтобы исключить неисправности в других узлах, важно провести последовательную диагностику. Начните с визуального осмотра проводки и разъемов на наличие видимых повреждений. Далее используйте диагностическое оборудование, чтобы проверить наличие ошибок в сети. Сканер покажет, если потеря связи между модулями действительно происходит из-за неисправности проводки или разъемов, а не из-за сбоя в других системах.
Можно ли самостоятельно заменить поврежденные провода в сети автомобиля, или нужно обращаться в сервис?
Замена проводки возможна, если у вас есть базовые навыки работы с электрикой и инструменты для диагностики и ремонта. Важно точно определить поврежденный участок и использовать качественные материалы для ремонта, такие как изоленты, спайки и специальные разъемы. Если у вас нет опыта или оборудования для проверки сети, лучше обратиться в сервис, чтобы избежать повреждения других компонентов и обеспечить безопасность работы системы.
Какие симптомы указывают на неисправности в сети передачи данных в автомобиле?
Признаки неисправности в системе передачи данных могут включать сбои в работе различных систем, например, некорректную работу датчиков, камер или систем помощи водителю. На панели приборов могут появляться сообщения об ошибках, или автомобиль может потерять связь с одним из блоков управления. Также может наблюдаться нестабильная работа системы климат-контроля, круиз-контроля или других функций, зависимых от сетевой связи.
Какие инструменты необходимы для диагностики повреждений в сети передачи данных?
Для диагностики повреждений в сети передачи данных необходимо использовать несколько инструментов. Основным является мультиметр, который позволяет измерить сопротивление и проверить целостность проводов. Также полезным инструментом является осциллограф для анализа сигналов, передаваемых через сеть. Диагностический сканер помогает быстро выявить ошибки, связанные с потерей связи между модулями, и указать на источник проблемы. Дополнительно могут понадобиться инструменты для работы с разъемами, такие как кримперы или паяльные станции.
Что делать, если на экране автомобиля появляются сообщения об ошибке связи между модулями?
Если на экране вашего автомобиля появляются сообщения об ошибке связи между модулями, первым шагом будет диагностика системы передачи данных. Это может быть связано с повреждениями проводки, разъемов или даже с нарушением сигналов в самой сети. Начните с визуального осмотра проводки, чтобы исключить механические повреждения, такие как порезы или изломы кабелей. Также стоит проверить состояние разъемов на наличие окисления или загрязнений, которые могут нарушать контакт. Затем используйте диагностический сканер для считывания кодов ошибок, который поможет точно выявить неисправность и локализовать её. Если повреждения в проводке подтверждены, проведите замену поврежденных участков, используя качественные материалы и инструменты, такие как мультиметр для проверки сопротивления и осциллограф для анализа сигналов. В случае сложных повреждений или если проблема не устраняется самостоятельно, рекомендуется обратиться в специализированный сервис для профессиональной диагностики и ремонта.
